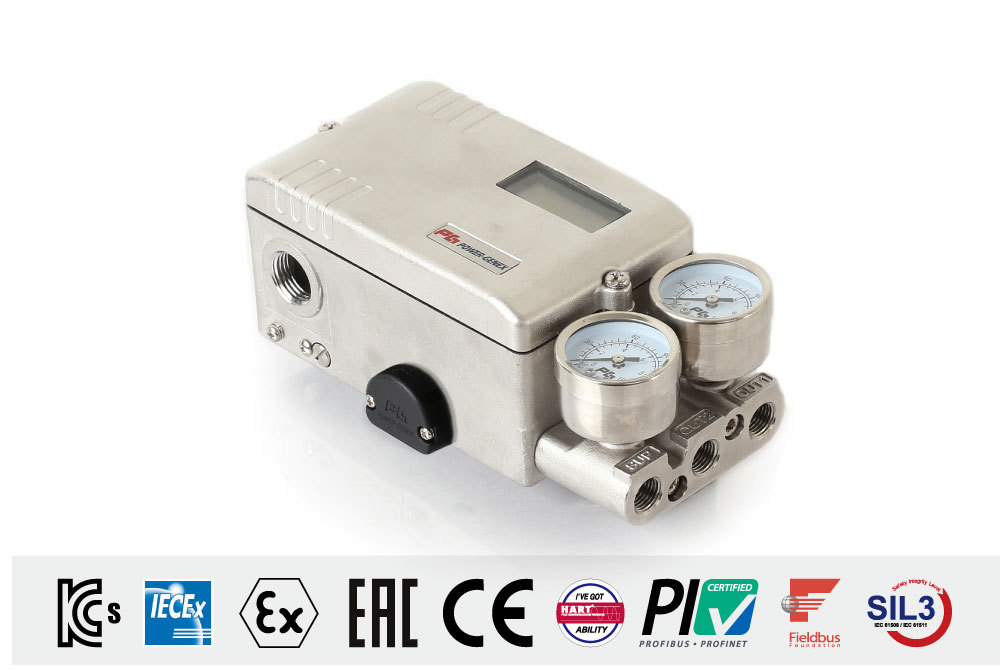

SS2L (直行程) / SS2R (角行程)
Introduction
SS2智能型阀门定位器是采用革新的高性能线圈。
用于环境苛刻场合。
Features
- 自动设定零点与量程
- 不管怎么连接气接口，自动觉察 RA(反作用）或 DA(正作用
- 无特别的调整，可以单双作用通用
- 外形紧凑，可安装于小型执行器上
- 动作失败时，报警错误信息
- 检测模式下，可用固定的任意信号都可以检测执行器
- 工作温度范围是 -30 ~ +80℃
- 通过消除冲击和振荡，提高了摩擦大的截止阀和球阀的控制性能
- 耗气量小
- 为了直行阀门，提供 IEC 60534-6-1遵从的支架
- 为了角行阀门，提供 VDI/VDE 3845 (IEC 60534-6-2)遵从的NAMUR支架和多用型支架
Option
- 阀位反馈 (4 - 20 mA)
- 2 x 限位报警 或 限位开关 (SPDT)
- By-pass
- 防爆种类 (Exia IIC T6)
- HART 协议
- Profibus PA 协议
- Fieldbus FF 协议
Specifications
通讯协议 | Without | HART | Profibus - PA | Foundation |
输入信号 / Bus 电压 | 4-20mA @ 24 VDC | 9 - 32 VDC | ||
最小/最大电流 | 3.6 mA / 50mA | - | ||
电流消耗量 | - | 15mA | 16mA | |
最小工作电压 | 8.7 VDC | 9.4 VDC | - | |
行程范围 | 直行程 : 8 - 130 mm | |||
气源条件 | 1.4 - 7.0 bar (20 - 100 psi) | |||
输出压力范围 | 气源压力的 0 - 100% | |||
流 量 | 80 ℓ/min = 4.8 Nm3/h = 2.8 scfm (Sup = 1.4 bar) | |||
耗 气 量 | 2.8 ℓ/min = 0.17 Nm3/h = 0.1 scfm (Sup = 1.4 ~ 6 bar) | |||
特性曲线 | 线性度 < ±0.3% F.S | |||
LCD 显示 | 4位数显 | |||
反应速度调节 | 1 - 1000 (最小 1, 最大 1000) | |||
扫描时间 | 2ms | |||
切 断 值 | 信号的 0-10% 范围 | |||
阀门动作 | 正作用 (DA) / 反作用 (RA) | |||
工作温度 | -40 ~ +80℃ | |||
气源接口 | PT 1/4, NPT 1/4 | |||
电气接口 | PT 1/2, NPT 1/2, M20 x 1.5 | |||
防护等级 | IP66 | |||
材 质 | 铝合金 / 粉末涂层 | |||
重 量 | 1.6 kg | |||
