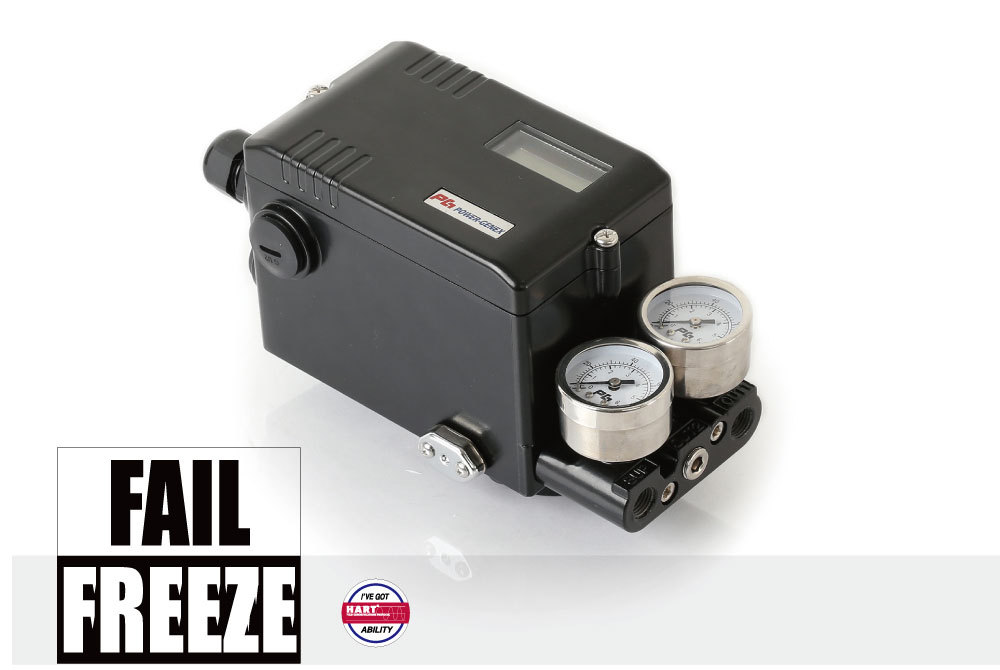

SS5 保位定位器
Introduction
- 保位功能定位器
- SS5系列智能型定位器采用线圈驱动原理，可在较为苛刻的环境下使用，同时具有保卫功能，在控制信号或供气气源出现故障时，能使阀门保持在原来位置。
Features
- “保位”功能，在气源或控制信号因意外中断时，定位器能使阀门保持在原来位置
- 自动设定零点与量程
- 不管怎么连接气接口，自动觉察 RA(反作用）或 DA(正作用
- 无特别的调整，可以单双作用通用
- 外形紧凑，可安装于小型执行器上
- 动作失败时，报警错误信息
- 检测模式下，可用固定的任意信号都可以检测执行器
- 工作温度范围是 -30 ~ +80℃
- 通过消除冲击和振荡，提高了摩擦大的截止阀和球阀的控制性能
- 耗气量小
- 为了直行阀门，提供 IEC 60534-6-1遵从的支架
- 为了角行阀门，提供 VDI/VDE 3845 (IEC 60534-6-2)遵从的NAMUR支架和多用型支架
Option
- 阀位反馈 (4 - 20 mA)
- 2 x 报警限位 或 机械开关 (SPDT)
- 本安防爆 (Exia IIC T6) (开发中)
- 旁通 (自/手动旋钮)
- HART 协议
- Profibus PA 协议 (开发中)
- Fieldbus FF 协议 (开发中)
Specifications
| 输入信号 | 4 - 20 mA @ 24 VDC |
最小/最大电流 | 3.6 mA / 50mA |
| 最小工作电压 | 不带HART协议 : 8.7 VDC ( 435Ω @ 20 mA ) 带HART协议 : 9.4 VDC ( 470Ω @ 20 mA ) |
行程范围 | 直行程 : 8 - 130 mm |
气源条件 | 1.4 - 7.0 bar (20 - 100 psi) |
输出压力范围 | 气源压力的 0 - 100% |
流 量 | 80 ℓ/min = 4.8 Nm3/h = 2.8 scfm (Sup = 1.4 bar) |
耗 气 量 | 2.8 ℓ/min = 0.17 Nm3/h = 0.1 scfm (Sup = 1.4 ~ 6 bar) |
| 特性曲线 | 线性度 < ±0.3% F.S |
LCD 显示 | 4位数显 |
反应速度调节 | 1 - 1000 (最小 1, 最大 1000) |
扫描时间 | 2ms |
| Fail freeze level | 输入信号< 3mA |
Fail freeze drift rate | +2% setpoint / hour at constant temp |
| 切 断 值 | 信号的 0-10% |
阀门动作 | 正作用 (DA) / 反作用 (RA) |
工作温度 | -30 ~ +80℃ (-22 ~ +176℉) ** |
气源接口 | PT 1/4, NPT 1/4 |
电气接口 | PF 1/2, NPT 1/2, M20 x 1.5 |
防护等级 | 本安 (Exia IIC T6)-开发中/ IP66 |
材 质 | 铝合金 / 粉末涂层 |
重 量 | 2 kg |
